| 加工定制：是 | 品牌：Wenlai/纹徕仪表 | 型号：LUGB-65涡街流量计 |
| 测量范围(m3/h)：0-320 | 类型：冲量式流量计 | 公称通径(mm)：65 |
| 工作压力(MPa)：1.6 | 工作温度(℃)：0-300 | 精度等级：0.5 |
| 适用介质：气体 |

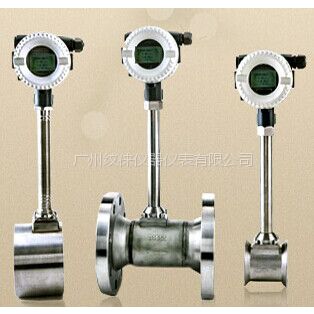

产品优点LUGB-65广州涡街流量计
·国内首创双发生体单接收体结构（带振动补偿），测量下限得以大大延伸，且有效提高其抗振性能
·有模拟、数字信号输出，可同计算机、DCS等数字系统配套使用
·量程范围大，压力损失小，准确度高
·有抗酸，耐腐、高温、防爆等多种类型
·可用于测量饱和蒸汽，过热蒸汽，各种气体，水及低粘度、低温液体.
LUGB/E系列涡街流量仪表选型表
型 谱 | 说 明 | |||||||||
LU | 涡街流量仪表 | |||||||||
G | 传感器 | |||||||||
检测方式 | B | 压电式传感器 | ||||||||
E | 电容式传感器 | |||||||||
连接方式 | 1 | 仅对满管型 | 法兰连接型 | |||||||
2 | 仅对满管型 | 法兰卡装型 | ||||||||
3 | 仅对插入型 | 简易插入型 | ||||||||
4 | 仅对插入型 | 球阀插入型 | ||||||||
测量介质 | 2 | 液体 | ||||||||
3 | 气体 | |||||||||
4 | 蒸汽 | |||||||||
公称通径 | 02 … 30 | DN25 … 单位：mm DN300 | ||||||||
使用环境 | P | 普通型 | ||||||||
B | 防爆型 | |||||||||
输出信号 | 1 | 脉冲输出 | ||||||||
2 | 4～20mA电流输出，液晶显示 | |||||||||
3 | RS-485通讯 | |||||||||
4 | 电池供电，不带温度、压力补偿 | |||||||||
5 | 温压补偿一体，4～20mA电流输出型 | |||||||||
6 | 温压补偿一体，电池供电型 | |||||||||
选型说明 | 例如： LUGE2405-P2 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽. 仪表通径为DN50,普通 4～20mA电流信号输出 | |||||||||
四、涡街流量传感器工况流量范围表
传感器通径 （mm） | 液体（参比介质：常温水） | 气体（参比介质：20℃ 101325Pa状态下空气 | ||
| 标准型 | 扩展型 | |||
| 15 | 0.8～6 | 0.5～8 | 6～40 | 5～50 |
| 20 | 1～8 | 0.6～12 | 8～50 | 6～60 |
| 25 | 1.5～12 | 0.8～16 | 10～80 | 8～120 |
| 40 | 2.5～30 | 2～40 | 25～200 | 20～300 |
| 50 | 3～50 | 2.5～60 | 30～300 | 25～500 |
| 65 | 5～80 | 4～100 | 50～500 | 40～800 |
| 80 | 8～120 | 6～160 | 80～800 | 60～1200 |
| 100 | 12～200 | 8～250 | 120～1200 | 100～2000 |
| 125 | 20～300 | 12～400 | 160～1600 | 150～3000 |
| 150 | 30～400 | 18～600 | 250～2500 | 200～4000 |
| 200 | 50～800 | 30～1200 | 400～4000 | 350～8000 |
| 250 | 80～1200 | 40～1600 | 600～6000 | 500～12000 |
| 300 | 100～1600 | 60～2500 | 1000～10000 | 600～16000 |
| 400 | 200～3000 | 120～5000 | 1600～16000 | 1000～25000 |
| 500 | 300～5000 | 200～8000 | 2500～25000 | 1600～40000 |
| 600 | 500～8000 | 300～10000 | 4000～40000 | 2500～60000 |
